你知道計量泵NPSH定義是什么，要如何計算呢？
發布時間：2019-11-29 11:49:23 發布人：計量泵

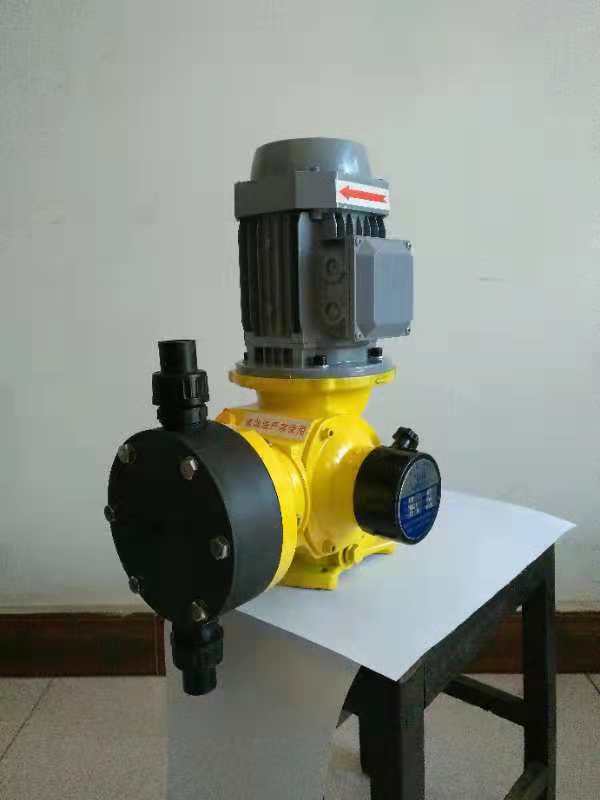

計量泵是輸送小流量泵，而且流量要求比較精確，計量泵的流動是間歇的脈動流，與通常的穩定流動相比，管路中流速變化大，摩擦損失和局部損失也是周期性變化的。類似正玄波的流動方式導致了流速變化，從而引起了加速度損失的產生，因此在計算計量泵入口NPSHa時，除了考慮管路損失以外，還必須考慮加速度損失對NPSHa的影響。
一、如何計算計量泵NPSHa
各個相關因素分析，所有壓力均為絕對壓力：
1、源頭壓力有兩部分組成：1）液體表面壓力：可以是大氣壓，也可以是人為增壓壓力；2）液位高度差產生的靜壓：泵中心線以上的位差為正，反之為負。
2、摩擦阻力損失：1）物料通過系統時產生的流動摩擦阻力；2）物料通過管件和閥門時產生的局部阻力；3）物料通過計量泵單向閥時產生的阻力；4）物料通過計量泵隔膜護盤時產生的阻力
3、加速度頭損失：1）與物料特性相關；2）與管路系統特性相關；3）與計量泵工作特性相關物料飽和蒸汽壓
NPSHa計算公式如下：
式中：
Pa：是液體表面的絕對壓力，換算成液柱高度m；
Pz：是靜壓頭（+）或靜高度，用于指示高于或低于進口的液位；
Pf：是在大粘性下進口管線、閥和裝備摩擦損失；
Pvp：是液體蒸氣壓或氣體液化壓力，換算成液柱高度m；
PACC：是由加速度頭引起的壓力損失。
如何計算加速度頭損失
式中：
PACC：是加速度頭，以m表示；
L：是吸入管線長度，以m表示；
SG：是液體的比重
Q：是單缸單作用泵的流量，以L/h表示；
N：是柱塞每分鐘往復次數spm；
DP：是入口管路內徑，以mm表示
二、NPSH的定義
NPSH是英文Net Positive Suction Head首字母的縮寫。英文直接翻譯的含義是“凈正吸入壓頭”。該壓頭是以絕對真空為基準的絕對壓力。
NPSH的概念來自于離心泵，通常又被稱為汽蝕余量。汽蝕余量是指在泵吸入口處單位重量液體所具有的超過汽化壓力的富余能量，單位用“米”表示。計量泵所用到的NPSH與離心泵的NPSH概念是相同的。
三、NPSH的分類
NPSH分為NPSHr(必須汽蝕余量)和NPSHa(有效汽蝕余量、可用汽蝕余量、裝置汽蝕余量)。
NPSHr是為了保證泵能夠長期穩定正常工作所必須保證的余量。NPSHr是與泵自身直接相關的參數，與泵的設計、進出口單向閥結構、液力端結構等等直接相關。通常會通過工廠實驗確定。
NPSHa是系統裝置能夠?yàn)楸锰峁┑目捎糜嗔?。NPSHa與裝置系統的源頭壓力、系統管路參數和走向布置、物料在管路中的流量和流速等均有直接關系。與泵的結構沒有關系。
四、NPSHa與NPSHr的關系
在針對具體泵的應用時，我們需要針對實際的系統裝置計算：NPSHa(m) = (泵入口壓力 - 物料飽和蒸汽壓)Pa / (密度 Kg/m3 x 9.81 m/s2)
NPSHr由泵制造商提供具體參數
為保證泵的長期穩定運行，NPSHa與NPSHr的關系必須為：NPSHa＞NPSHr
