電動機銘牌參數解析
發布時間：2024-07-13 09:07:11 發布人：泵閥
電動機是一種旋轉式電動機器，能將電能轉變?yōu)闄C械能。它主要包括一個用以產生磁場的電磁鐵繞組或分布的定子繞組和一個旋轉電樞或轉子。在定子繞組旋轉磁場的作用下，其在定子繞組有效邊中有電流通過并受磁場的作用而使其轉動。
那么我們?nèi)绾慰炊妱訖C的相關技術參數，通常在電動機上有一塊銘牌，今天我們就給大家講講如何識別電動機銘牌上的數據。

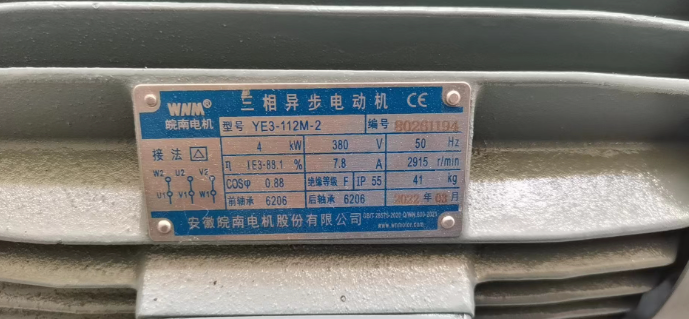

電動機銘牌數據
上圖是一個電動機的銘牌，我們先可以看出這個電動機是一個三相異步電動機。
1.標準編號：表示設計電機的技術文件依據。
2.型號：電動機型號是便于使用、設計、制造等部門進行業務聯系和簡化技術文件中產品名稱、規格、型式等敘述而引用的一種代號。產品代號是由電動機類型代號、特點代號和設計序號等三個小節順序組成。電動機特點代號表征電動機的性能、結構或用途而采用的漢語拼音字母。如防爆類型的字母EXE（增安型）、EXB（隔爆型）、EXP（正壓型）等。設計序號是用中心高、鐵心外徑、機座號、凸緣代號、機座長度、鐵心長度、功率、轉速或級數等表示。
如：Y2-- 160 M1 – 8
Y：機型，表示異步電動機；
2：設計序號，“2”表示弟1次基礎上改進設計的產品；
160：中心高，是軸中心到機座平面高度；
M1：機座長度規格，M是中型，其中腳注“2”是M型鐵心的第二種規格，而“2”型比“1”型鐵心長。
8：極數，“8”是指8極電動機。
3.額定電壓：是指直接到定子繞組上的線電壓（V），電機有Y形和△形兩種接法，其接法應與電機銘牌規定的接法相符，以保證與額定電壓相適應。
4.額定頻率：指電動機所接交流電源的頻率，中國規定為50HZ；

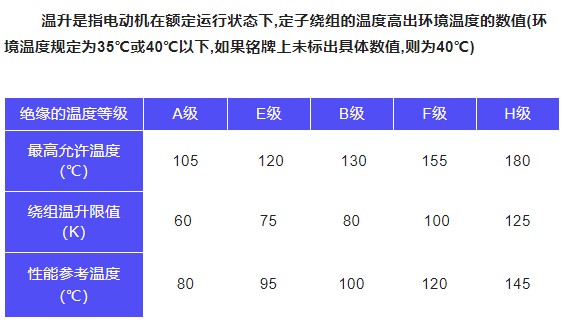

5.絕緣等級：電動機絕緣材料的等級，決定電機的允許溫升。
6.定額方式：
連續定額（S1）：電動機工作時可以長期運行。
短時定額（S2）：電動機按銘牌值工作時只能在規定時間內短時間運行。我國規定的短時運行時間為10min、30min、60min及90min等4種。
斷續定額（S3）：表示電動機按銘牌工作時，運行一段時間就要停止一段時間，周而復始的按一定周期重復運行。每一周為10min，我國規定的負載持續率為15%、25%、40%及60%等4種（如標明40%則表示電動機工作4min，就需要休息6min）。
7.標準功率：表示額定運行時電動機軸上輸出的額定機械功率，單位KW。
8.額定電流：電動機在額定電壓和額定頻率下，并輸出額定功率時定子繞組的三相線電流。
9.額定轉矩：就是指電動機轉動的力量的大小。但電動機的轉矩與旋轉磁場的強弱和轉子籠條中的電流成正比，和電源電壓的平方成正比所以轉矩是由電流和電壓的因素所決定的。
10.防護等級：依其防塵防濕氣之特性加以分級。IP防護等級是由兩個數字所組成，弟1個數字表示電器防塵、防止外物侵入的等級(這里所指的外物含工具，人的手指等均不可接觸到電器之內帶電部分，以免觸電)，第2個數字表示電器防濕氣、防水浸入的密閉程度，數字越大表示其防護等級越高，高級別是8。
