磁力泵電機噪音判斷與解決
發布時間：2020-08-18 11:07:55 發布人：磁力泵

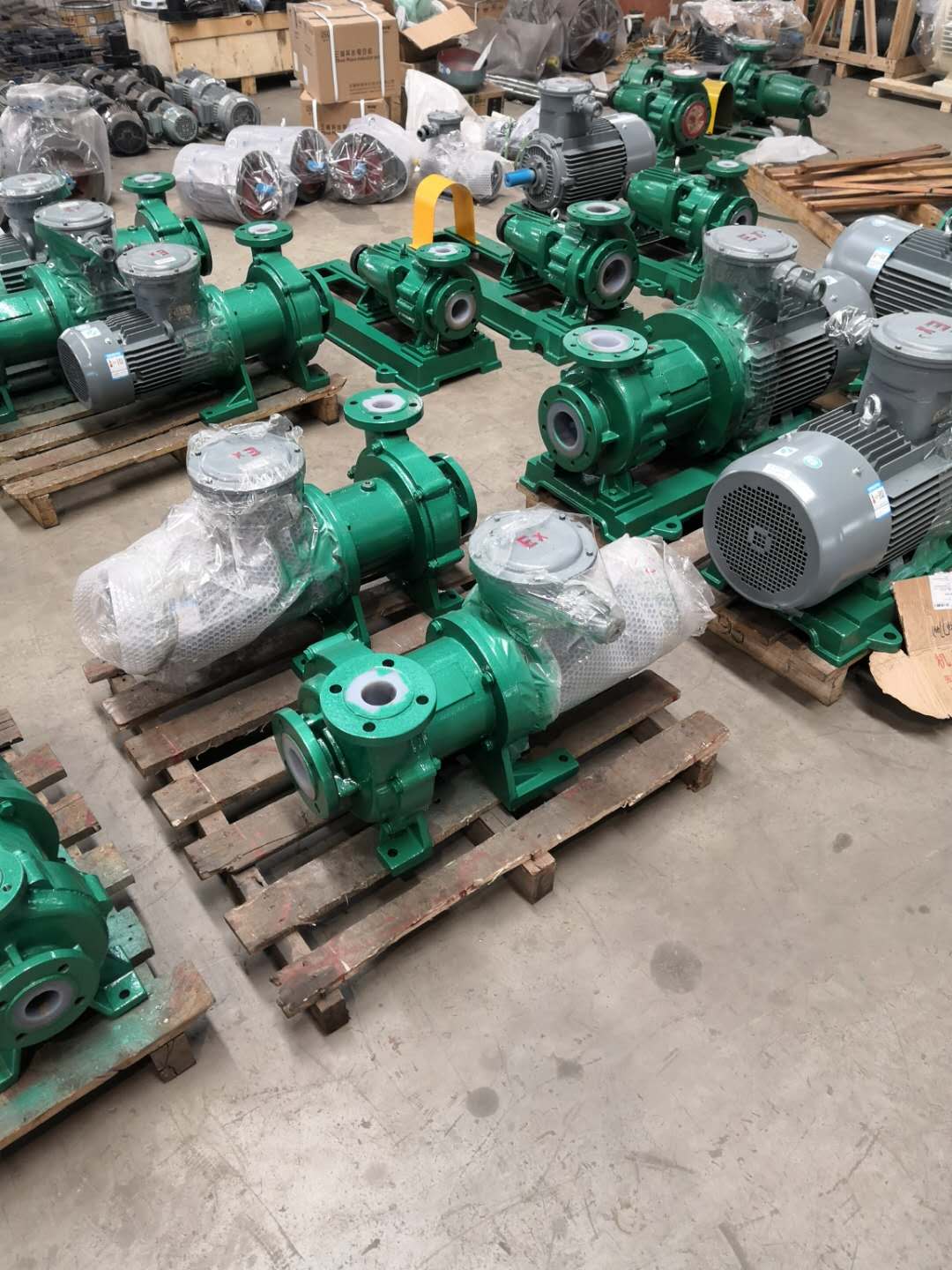

磁力泵是無泄漏無機械密封的全封閉泵型，磁力泵按材質有氟塑料磁力泵，不銹鋼磁力泵；磁力泵基本采用電機帶動運轉，電機在使用中出現噪音先要辨別是哪里的聲響，然后在很好的解決，下面是電機噪聲產生因素及解決方法；
一、電機中的噪聲
電機噪聲主要來自三個方面：空氣噪聲、機械噪聲和電磁噪聲，但有時也會將電路內部噪聲列入噪聲源之一。電路內部噪聲主要來自電路自勵、電源哼聲以及電路元件中的電子流起伏變化和自由電子的熱運動。
1、 機械噪聲
空氣噪聲主要由于風扇轉動，使空氣流動、撞擊、摩擦而產生。噪聲大小決定于風扇大小、形狀、電機轉速高低和風阻風路等情況。
2、 空氣噪聲
空氣噪聲主要由于風扇轉動，使空氣流動、撞擊、摩擦而產生。噪聲大小決定于風扇大小、形狀、電機轉速高低和風阻風路等情況。
空氣噪聲的基本頻率
其中，N——風扇葉片數;n——電機轉速。
風扇直徑越大，噪聲越大，減小風扇直徑10%，可以減小噪聲2—3dB。但隨之冷量也會減少。當風葉邊緣與通風室的間隙過小，就會產生笛聲(似吹笛聲)。如果風葉形狀與風扇的結構不合理，造成渦流，同樣也會產生噪聲。由于風扇剛度不夠，受氣流撞擊時發生振動，也會增加噪聲。此外，轉于有凸出部分，也會引起噪聲。
二、空氣噪聲的基本頻率
1、則滾珠的旋轉頻率
式中：
dr——滾珠直徑
d1——軸承內圈滾道的直徑
d2——軸承外圈滾道的直徑
2、保持架的旋轉頻率
其中，N——風扇葉片數;n——電機轉速(RPM)。
而軸承內外圈滾道中的波紋、凹坑、超糙度是引起噪聲的主要原因。
試驗表明，噪聲聲壓級與滾動面的波紋高度和波紋數的乘積成正比。此外，徑向游隙的大小，也影響噪聲，減小徑向游隙，可降低噪聲，但是徑向游隙小的軸承要求配用在兩軸承室同心度高的機殼和端蓋，并且對轉子同軸度的要求提高。
同時潤滑脂質量的優劣也是影響噪聲的主要原因。噪聲與潤滑脂的粘度有關，試驗表明，噪聲隨粘度增大而減小，但粘變增大到一定數值后，噪聲反而增大，這是因為油膜對振動有援沖作用，粘度大、噪聲低，但當粘度過大，轉動時出現攪拌聲。安裝誤差對軸承噪聲的影響。軸承的安裝誤差超過某一臨界值會使軸承噪聲急劇增大，而臨界角隨軸承徑向游隙減小而減小。
三、 電磁噪聲
作用在電機定、轉子空氣隙中的交變電磁力會使電機定轉子產生振動及噪聲。由于氣隙磁場不僅有基波而且還有一系列高次諧波存在，這些磁場相互作用將產生周期性的作用力，基波及高次諧波電磁力均會引起振動及噪聲。電磁聲頻率分布大多在100-4000Hz之間。振動及噪聲強度的大小與電磁力的大小和定子、轉子剛度有關。當激發振動的電磁力與振動的零部件的自振頻率相吻合時，將會產生共振，振動及噪聲也將顯著增加。電磁力有徑向分量和切向分量，電磁力徑向分量在引起電機振動及噪聲方面起主要作用，它使定子鐵心產生徑向振動，徑向振動產生的噪聲為電機電磁噪聲的主要成分。在采用單數槽轉子沖片時，槽致噪聲成為電磁噪聲的主要部分。電機運行過程中，單數槽的轉子鐵芯周期性地受到單邊磁拉力的變化所產生的，其原因可通過圖一來解釋。
上磁極極弧下覆蓋三個轉子槽，而下磁極極弧只覆蓋兩個轉子槽，此時上部磁拉力大，下部磁拉力小，使定子鐵芯有向上移動的趨勢。當轉子轉動半個槽距后，此時下磁極極弧覆蓋了三個轉子槽，而上磁極極弦只覆蓋了兩個轉子槽，此時的磁拉力情況起了變化，下部磁拉力大，上部磁拉力小，因此定子鐵芯有向下移動的趨勢。所以在轉子旋轉過程中，定子鐵芯產生周期性的上下振動。同理，轉子受到了周期性變化的單邊磁拉力，從而引起轉子振動。采用雙數槽轉子時，不會發生上述情況，但轉子旋轉時槽位變化，在氣隙中造成脈振磁場，也可能引起振動。
四、按照上面分析，所產生的電磁噪聲頻率
式中：Z ——轉子槽數
在電磁噪聲中，除上述原因所產生的噪聲外，還由于電流中的高次諧波分量，在定轉子氣產生諧波磁場，也會產生不均勻的力矩，造成振動而產生噪聲。
五、噪聲控制方案
1、 合理設計電機的結構
(1)正確選用風扇材質和結構：單向旋轉的高速電動機，可采用流線型后傾式離心式風扇，對離心式風扇，帶倒向環的比不帶倒向環的噪聲低;此外，盆式風扇比大刀式風扇噪聲低;鋁質風扇比尼龍風扇噪聲低。
(2)改進風路：加大風扇外緣與風扇罩或端面內腔間隙，取消風道中的障礙，使風流方向平滑，可改善噪聲。
(3)定子繞組采用合理的短距。
(4)異步電動機轉子采用相對傾斜的雙斜槽結構以減少軸向力;直流電動機采用不均勻氣隙。交流電動機采用磁性槽楔，不但可以減少諧波損失提高效率，還可以減少由諧波磁場引起的電磁噪聲。
(5)使用中的電機產生“掃膛”時，可適當增大氣隙以減少氣隙磁密。當電機功率有裕量時，可將轉子圓周車去一部分，以增大氣隙，消除高次諧波引起的噪聲，但在減小的同時，增大了空載電流，并使功率因數有所降低。
(6)適當控制軸承滾動面的波紋、凹坑、粗糙度及徑向間隙。
(7)提高換向器表面加工精度和光潔度以減少電刷噪聲。
(8)增加機座剛度及平衡度，必要時可用水平儀做一下地基的水平;目測一下電動機安裝角度與拖動的機械是否合適。
2、 確保裝配工藝精良
(1)選用高質量的軸承。軸承與轉軸或軸承與軸承座之間的配合應適當，并控制好軸承熱套時的溫度及時間。
(2)轉子動平衡不好是產生機械噪聲的主要原因，所以要提高轉子的動平衡檢驗精度，盡量減少偏心的影響，保證電動機安裝時聯軸器的同心度。
(3)軸承潤滑脂選用合適型號且無雜質。軸承內腔所涂的潤滑脂量應為軸承室內部空間的1/3—2/3為宜。
(4)不同種類的軸承需按其安裝工藝的要求安裝軸承裝配原則上不允許采用銅棒擊打的方法，否則會由于軸承內圈受力不均損傷軸承。采用熱套方法裝配軸承時，事先要仔細檢查軸承與軸頸的配合尺寸，因為熱套與冷套不同，熱套時套入軸承的過程中，不易發覺軸頸與軸承的配合公差和過盈程度是否適宜。軸承熱套后不應移動電機或裝配其他附件以防止軸承移位。
六、噪聲鑒別方法
1、 拖動法
用低噪聲電動機拖動被試電機旋轉，提起及放下碳刷數次，可鑒別出碳刷噪聲的影響。
2、 拆卸部件法
對于空氣動力噪聲具有穩定的特征，可以通過取下風扇(小型電動機)或外鼓風機(大、中型電動機)前后噪聲變化的情況來鑒別。另外，更換不同外徑和型式的風扇，在不同轉速下區分噪聲的差別，也可鑒別出風扇噪聲。
3、 斷電法
利用電磁噪聲隨磁場強弱、負載電流大小以及轉換高低而變的特征，對空載運行的電動機靜聽一段時間后突然切斷電源，隨著電源的切斷部分噪聲會立即消失，此為電磁噪聲。停電后電機借慣性繼續運轉產生的噪聲則為機械噪聲。反復數次以期得到確定。
4、 改變電壓法
將電源電壓急速下降至一定限度(轉速無較大變化)時，如果電磁噪聲是電機噪聲的主要部分，則會隨電壓變化很大，而其他噪聲基本不變。
5、 電流測試法
若定子繞組不對稱或內部斷相、匝間短路，則三相電流不平衡;若轉子斷籠或繞線式電機轉子三相不對稱，則定子電流有波動，以此來鑒別出電磁噪聲。
