循環泵電動機額定電流怎么算
發布時間：2020-10-09 08:22:53 發布人：循環泵電機

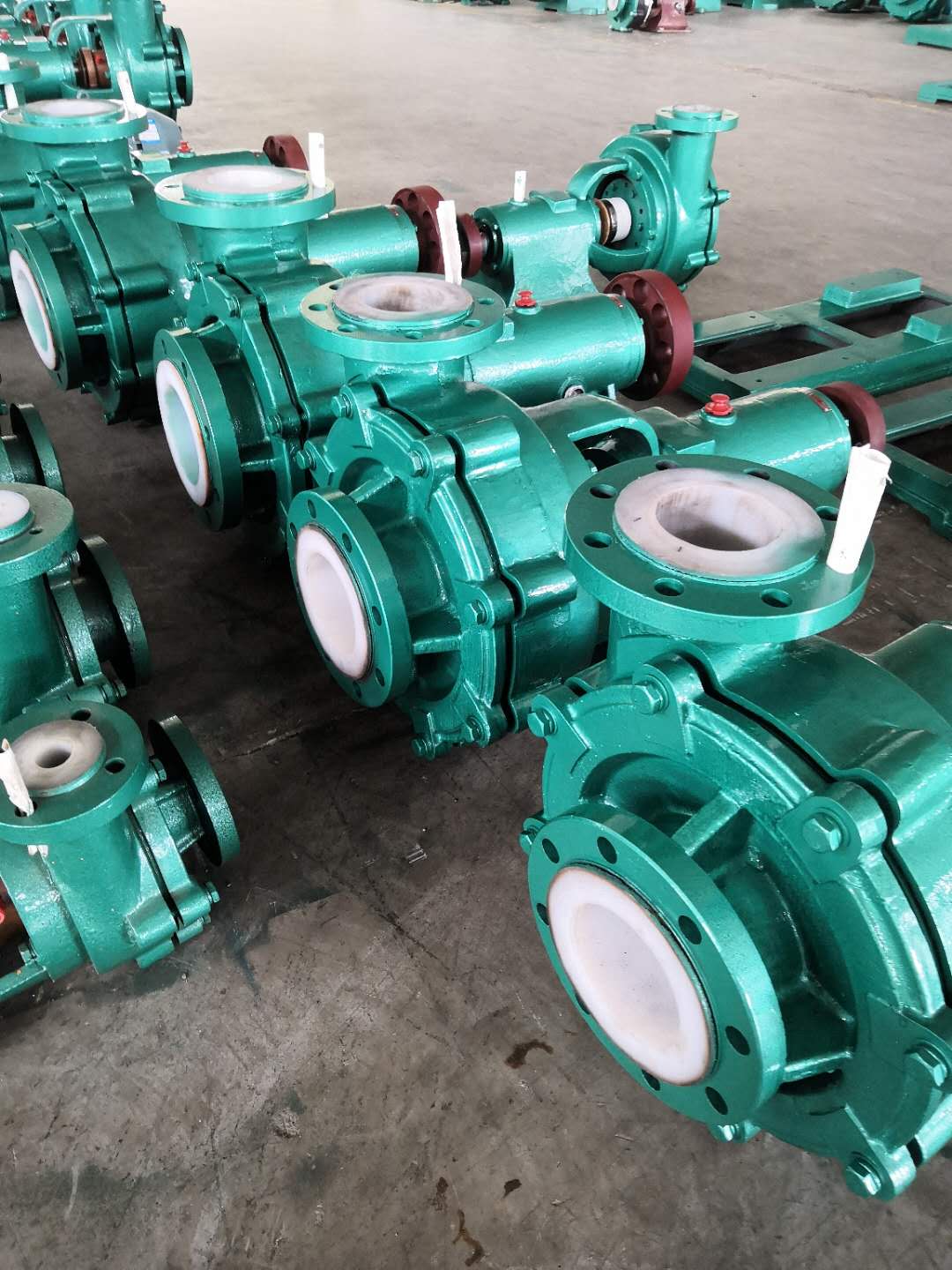

循環泵基本采用電動機帶動運行，循環泵配置電機功率的大小根據泵的流量和揚程及水泵規格的大小來決定，電機功率不同電流也不同，那么電機額定電流怎么計算呢？
一、電動機額定電流的速算
1、速算口訣：
電動機額定電流(A)：“電動機功率加倍”，即“一個千瓦兩安培”。通常指常用的380V、功率因數在0.8左右的三相異步電動機，“將千瓦數加一倍”即電動機的額定電流。
2、經驗公式：
電動機額定電流(A)=電動機容量(kW)數×2
上述的速算口訣和經驗公式的使用結果都是一致的，所算出的額定電流與電動機銘牌上的實際電流數值非常接近，符合實用要求，例如一臺Y132S1-2，10kW電動機，用速算口訣或經驗公式算得其額定電流：10×2=20A。
二、電動機配用熔斷器的選擇
選擇熔斷器類別及容量時，要根據負載的保護特性、短路電流的大小和使用場合的工作條件。大多數中小型電動機采用輕載全壓或減壓起動，起動電流一般為額定電流的5～7倍；電源容量較大，低壓配電主變壓器1000～400kVA(包括并列運行容量)，系統阻抗小，當發生短路故障時，短路電流較大；工作場合如窯、粉磨場合，通風條件差，致使工作環境溫度較高。因此，選用熔斷器的分斷能力和熔體的額定電流，較之一般工業使用要適當加大一點。
1、 熔體額定電流的經驗公式
熔體額定電流(A)=電動機額定電流(A)×3
2 熔體額定電流的速算口訣“熔體保護，千瓦乘6”
該速算口訣，指的是一臺380V籠型電動機，輕載全壓起動或減壓起動，操作頻率較低，適合于90kW及以下的籠型電動機。
若實際使用的電動機起動頻繁，或者起動時間長，則上述的經驗公式或速算口訣所算的結果可適當加大一點，但又不宜過大?？傊_到在電動機起動時，熔體不被熔斷；在發生短路故障時，熔體必須可靠熔斷，切斷電源，達到短路保護之目的。
三、電動機配用接觸器的選擇
1、按使用類別選用：生產實際中，極大多數籠型電動機使用上，基本屬于按AC-3使用類別選用。
2、確定容量等級：接觸器的容量即主觸頭在額定電壓等技術條件下，其額定電流的確定，應注意如下幾點：
1)工作制及工作頻率的影響：
選用接觸器時，應注意其控制對象是長期工作制，還是重復短時工作制。在操作頻率高時，還必須考慮增加接觸器額定電流的容量。應盡可能選用銀、銀合金或鑲銀觸頭的接觸器，如采用KSDZ－U系列產品。
2)環境條件的影響
生產流程的環境比較惡劣的，粉塵污染嚴重，通風條件差，工作場所溫度較高。要對接觸器的選擇宜采取降容使用的技術措施。
四、電動機配線
電動機配線口訣
1.5加二，2.5加三
4加四，6后加六
25后加五，50后遞增減五
百二導線，配百數
該口訣是按三相380V交流電動機容量直接選配導線的。
“1.5加二”表示1.5mm2的銅芯塑料線，能配3.5kW的及以下的電動機。由于4kW電動機接近3.5kW的選取用范圍，而且該口訣又有一定的余量，所以在速查表中4kW以下的電動機所選導線皆取1.5mm2。“2.5加三”、“4后加四”，表示2.5mm2及4mm2的銅芯塑料線分別能配5.5kW、8kW電動機。
“6后加六”，是說從6mm2的開始，能配“加大六”kW的電動機。即6mm2的可配12kW，選相近規格即配11kW電動機。10mm2可配16kW，選相近規格即配15kW電動機。16mm2可配22kW電動機。這中間還有18.5kW電動機，亦選16mm2的銅芯塑料線。
“25后加五”，是說從25mm2開始，加數由六改為五了。即25mm2可配30kW的電動機。35mm2可配40kW，選相近規格即配37kW電動機。
“50后遞增減五”，是說從50mm2開始，由加大變成減少了，而且是逐級遞增減五的。即50mm2可配制45kW電動機(50-5)。70mm2可配60kW(70-10)，選相近規格即配備55kW電動機。95mm2可配80kW(95-15)，選相近規格即配75kW電動機。
“百二導線，配百數”，是說120mm2的銅芯塑料線可配100kW電動機，選相規格即90kW電動機。
五、電動機配用斷路器的選擇
低壓斷路器一般分為塑料外殼式(又稱裝置式)和框架式(又稱萬能式)兩大類。380V245kW及以下的電動機多選用塑殼斷路器。斷路器按用途可分為保護配電線路用、保護電動機用、保護照明線路用和漏電保護用等。
1、斷路器脫扣器整定電流的速算口訣
“電動機瞬動，千瓦20倍”
“熱脫扣器，按額定值”
上述口訣是指控制保護一臺380V三相籠型電動機的斷路器，其電磁脫扣瞬時動作整定電流，可按“千瓦”數的20倍”選用。對于熱脫扣器，則按電動機的額定電流選擇。
2、電動機保護用斷路器選用原則
(1) 長延時電流整定值等于電動機額定電流。
(2) 瞬時整定電流：對于保護籠型電動機的斷路器，瞬時整定電流等于(8～15)倍電動機額定電流，取決于被保護籠型電動機的型號、容量和起動條件。對于保護繞線轉子電動機的斷路器，瞬時整定電流等于(3～6)倍電動機額定電流，取決于被保護繞線轉子電動機的型號、容量及起動條件。
(3) 6倍長延時電流整定值的可返回時間大于或等于電動機的起動時間。按起動負載的輕重，可選用返回時間1s、3s、5s、8s、15s中的某一檔。
