離心泵機械密封由哪些部分組成的呢？
發布時間：2019-07-18 10:45:27 發布人：離心泵

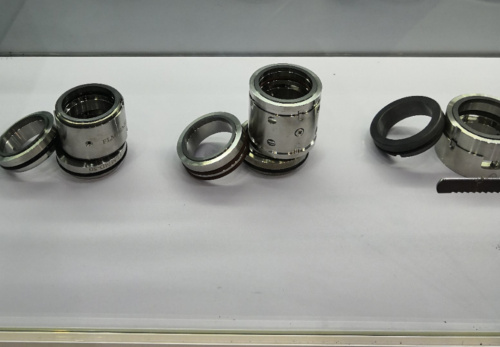

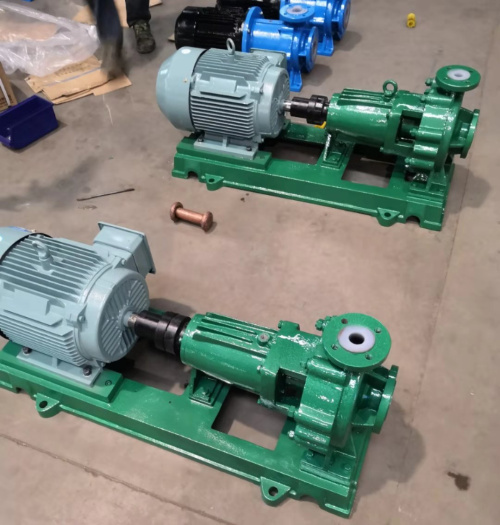

離心泵類型很多，通常離心泵都采用機械密封形式，機械密封種類很多，對于機械密封有哪些部分組成呢？輔助密封元件的結構形式 摩擦副的動、靜環的結構形式往往取決于所采用的輔助密封元件的形式。輔助密封元件有兩類：徑向接觸式輔助密封與波紋管輔助密封。
1、徑向接觸式輔助密封 徑向接觸式輔助密封包括動環密封圈和靜環密封圈，它們分別構成動環與軸、靜環與端蓋之間的密封。同時，由于密封圈材料具有彈性，能對密封環起彈性支承作用，并對密封端面的歪斜和軸的振動有一定的補償和吸振效果，可提高密封端面的貼合度。當端面磨損后，在彈性力作用下，密封圈隨補償環沿軸向作微小的補償移動。
用作動環及靜環的輔助密封圈主要有圖3所示的幾種斷面形狀。常用的有O形和V形兩種，還有方形、楔形、矩形、包覆形等幾種。一般是根據使用條件決定。如一般介質可以采用O形圈，溶劑類、強氧化性介質可用聚四氟乙烯制的V形圈，高溫下可用柔性石墨或氟塑料制的楔形環，矩形墊一般只用在圖( f)的形式中。氟塑料全包覆橡膠0形圈可應用在普通橡膠0形圈無法適應的某些化學介質環境中。它既有橡膠0形圈所具有的低壓縮永久變形性能，又具有氟塑料特有的耐熱、耐寒、耐油、耐磨、耐老化、耐化學介質腐蝕等特性，可替代部分傳統的橡膠O形圈，廣泛應用于-60～200℃溫度范圍內，除鹵化物、熔融堿金屬、氟碳化合物外各種介質的密封場合。
2、波紋管傳動 波紋管是集彈性元件、輔助密封和轉矩傳動機構于一身的密封元件。其轉矩的傳動方式是波紋管機械密封所特有的，波紋管的兩端分別與傳動座和動環連接、至于連接方式依波紋管材料而定。例如，對于金屬波紋管采用焊接;對于橡膠波紋管和聚四氟乙烯波紋管，j則采用整體或其他方法連接。轉軸通過緊定螺釘、鍵等機構將轉矩傳遞到傳動座，傳動座通過波紋管即把轉矩傳遞到動環。
3、波紋管輔助密封 波紋管有輔助密封的功能。波紋管密封的特點就是摩擦副撓性安裝環的所有相對位移可以由彈性波紋管來補償，這就允許安裝摩擦副密封環有較大的偏差。不存在徑向接觸式輔助密封圈沿密封面滑移的問題。
4、傳動形式 動環需要隨軸一起旋轉，為了考慮動環具有一定的浮動性，一般它不直接固定在轉軸上，通常在動環和軸之間，需要有一個轉矩傳遞機構，帶動動環旋轉，并克服攪拌和端面的摩擦轉矩。
轉矩傳遞機構在有效傳遞轉矩的同時，不能妨礙補償機構的補償作用和密封環的浮動減振能力。轉軸將轉矩傳遞到密封組件的常見機構有緊定螺釘、銷釘、平鍵及分瓣環等。
